Переделка FM радиостанции VOYAGER по микрофону
|
|
| САН | Дата: Среда, 04.12.2013, 19:12 | Сообщение # 1 |
 Рядовой
Группа: Друзья
Сообщений: 3
Статус: Offline
| Переделка FM радиостанции VOYAGER по микрофону...

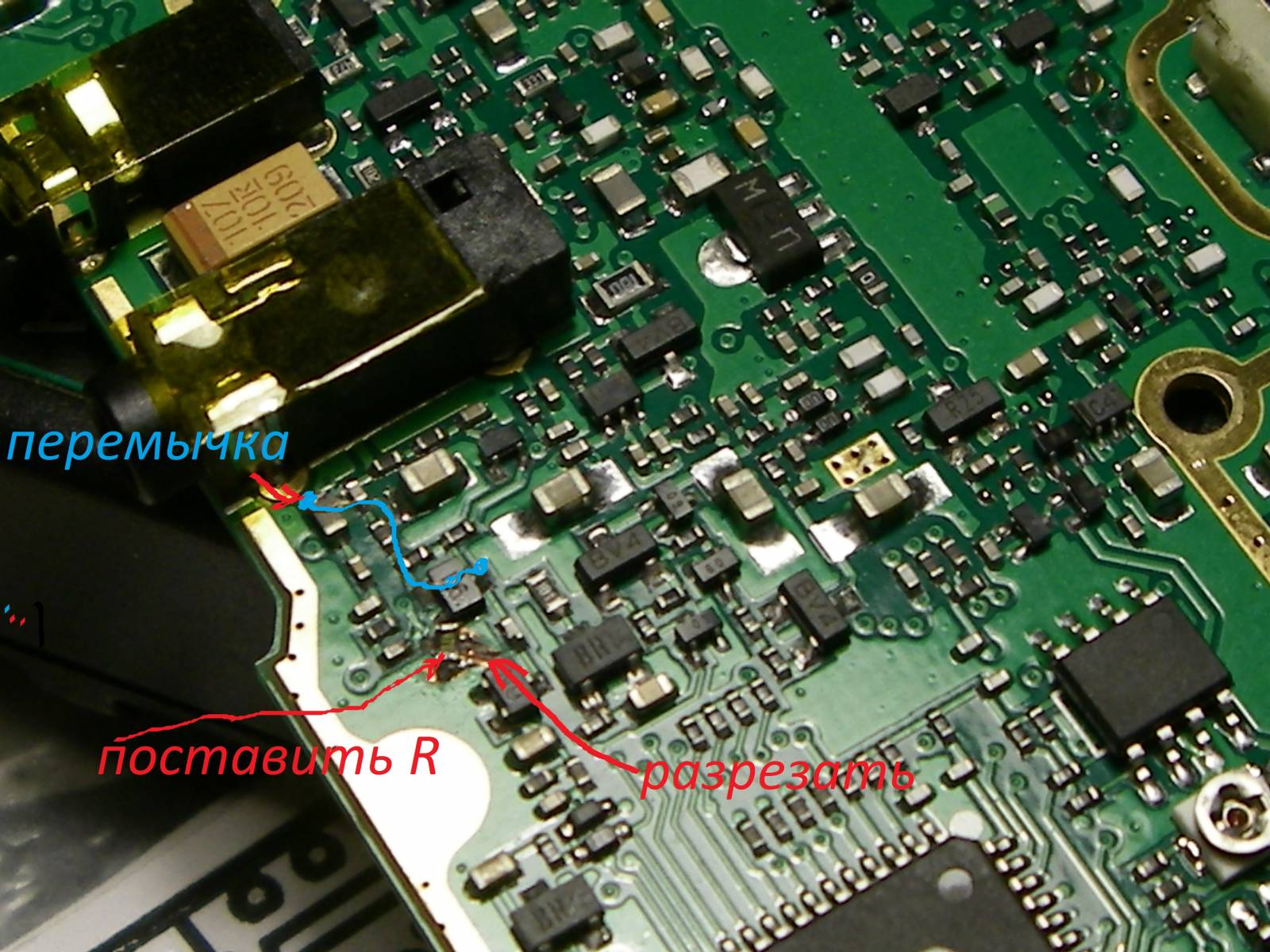

фото 1:

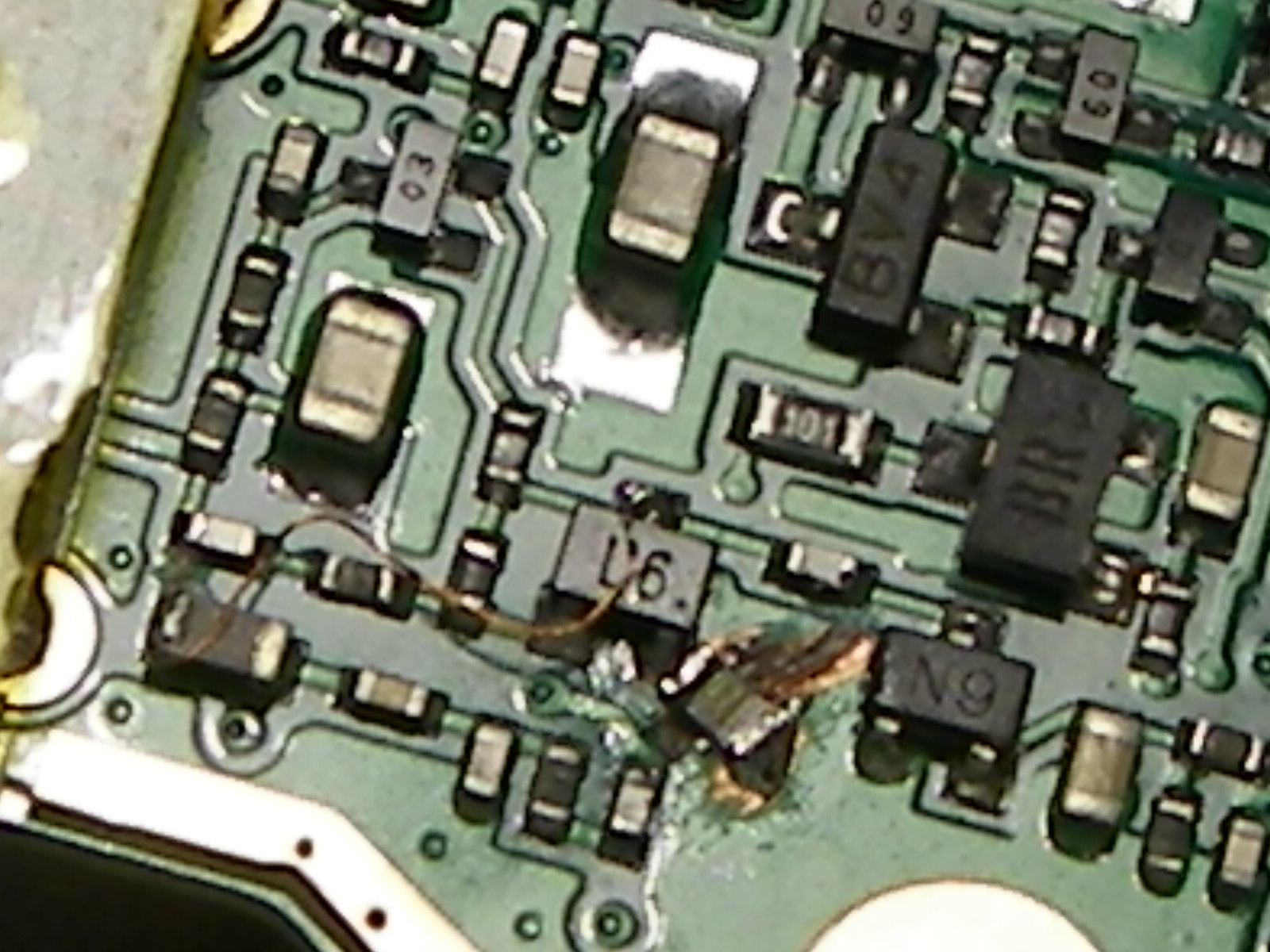

фото 2:

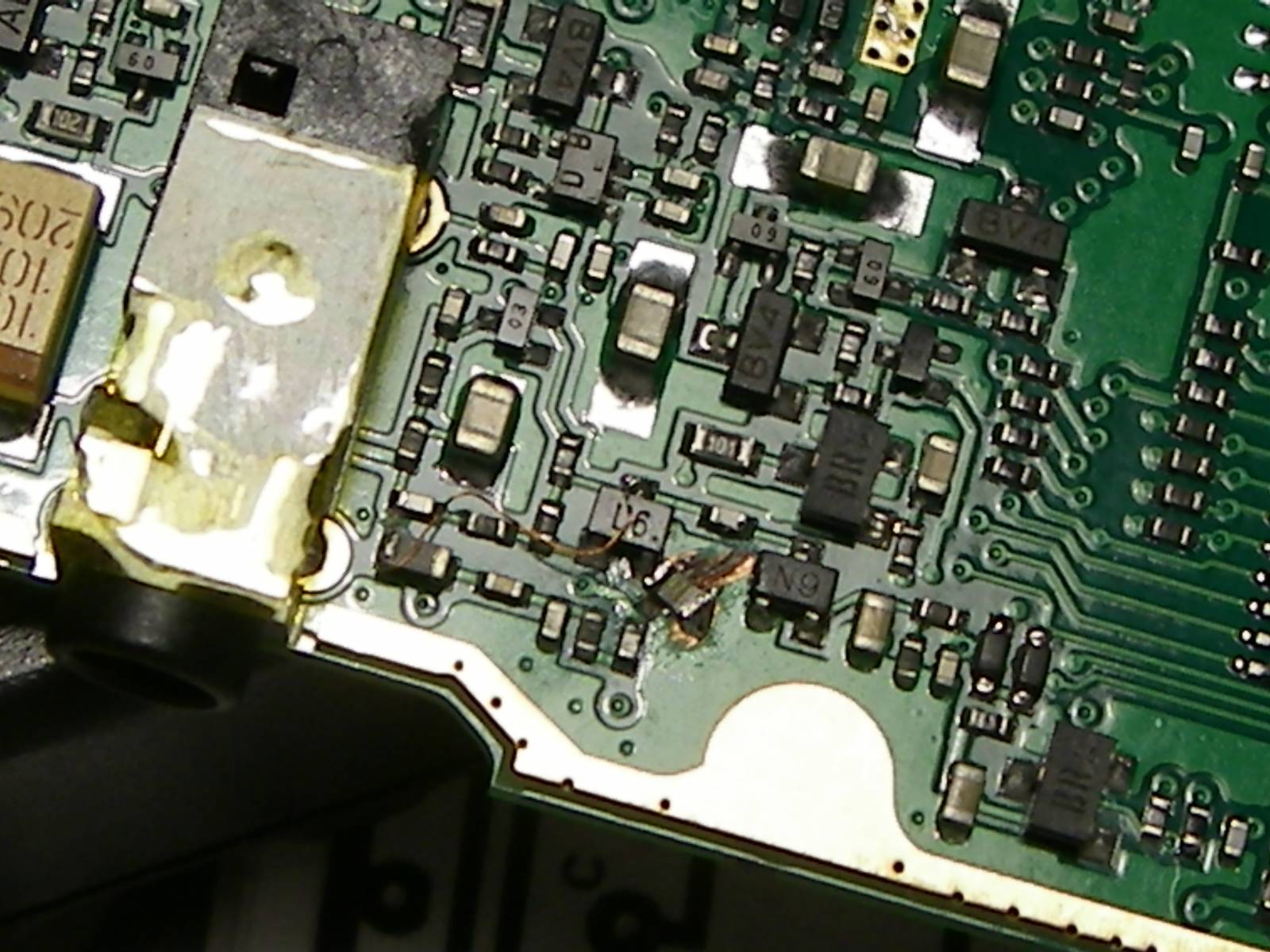

фото 3: Транзистор ВОКС(а) используется как дополн. микр. ус. R=270 ом

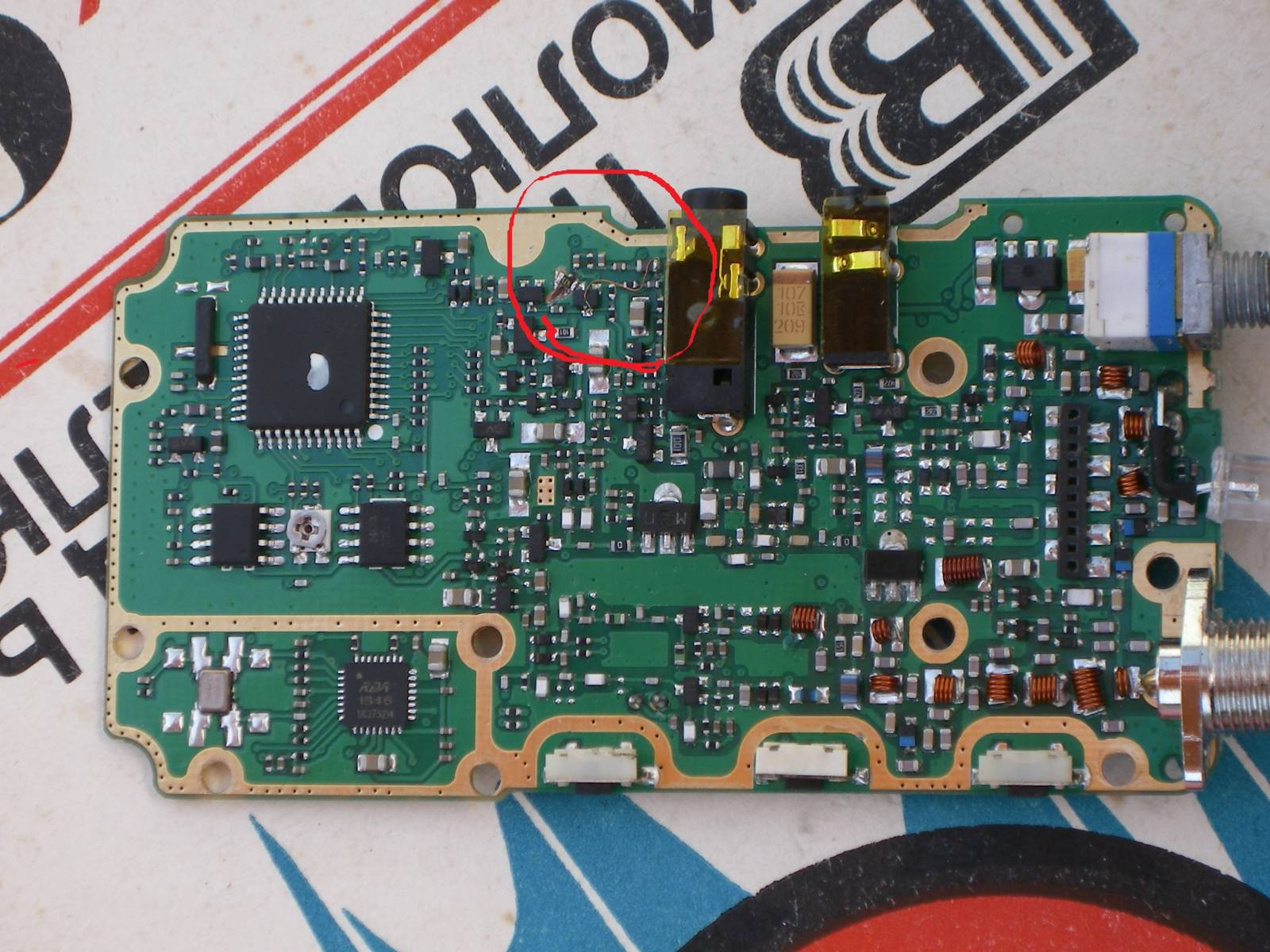

фото 4: Переделка
фото 5: Мои малышки
Сообщение отредактировал UR5MFS_admin - Четверг, 05.12.2013, 22:05 |
| |
| |
| UT6MO | Дата: Среда, 04.12.2013, 20:04 | Сообщение # 2 |
|
Рядовой
Группа: Друзья
Сообщений: 2
Статус: Offline
| Александр Это переделка твой радиостанции переделывал сам ?
|
| |
| |
| САН | Дата: Четверг, 05.12.2013, 18:48 | Сообщение # 3 |
|
Рядовой
Группа: Друзья
Сообщений: 3
Статус: Offline
| ДА это мой VOYAGER Смысл переделки:- использовать дополнительный каскад усиления для микрофона от практически никогда не используемого ВОКС(а) Добавленый резистор 470 ом
|
| |
| |
| UT6MO | Дата: Четверг, 05.12.2013, 20:44 | Сообщение # 4 |
|
Рядовой
Группа: Друзья
Сообщений: 2
Статус: Offline
| Хорошо придумал...
|
| |
| |
| UR5MFS_admin | Дата: Четверг, 05.12.2013, 21:58 | Сообщение # 5 |
|
Рядовой
Группа: Администраторы
Сообщений: 2
Статус: Offline
| Саша, отлично, доходчиво изложено...
Если есть принципиальная схема радиостанции с доработкой (или участок схемы), добавляй!
73!
|
| |
| |
| САН | Дата: Понедельник, 09.12.2013, 21:18 | Сообщение # 6 |
|
Рядовой
Группа: Друзья
Сообщений: 3
Статус: Offline

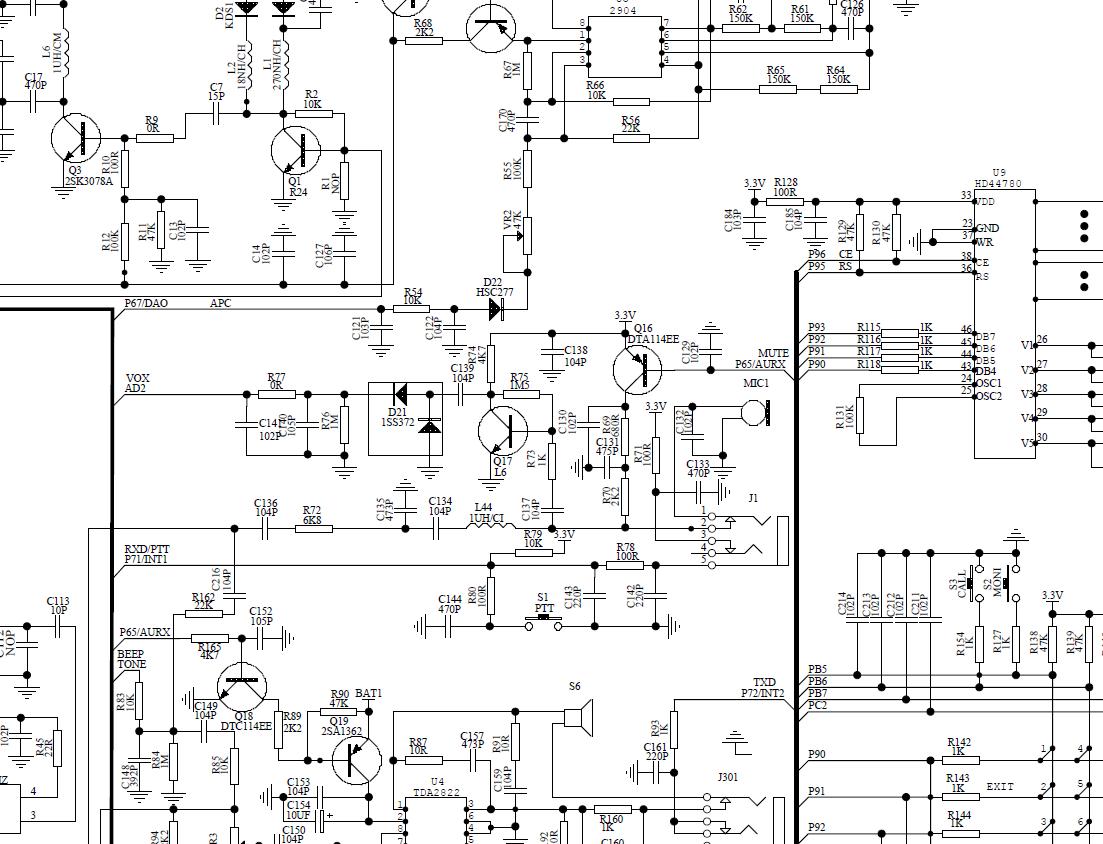

| Вот схема BAOFENG UV-5R То-же что и VOYAGER
|
| |
| |
| UR5MFS_admin | Дата: Среда, 11.12.2013, 10:47 | Сообщение # 7 |
|
Рядовой
Группа: Администраторы
Сообщений: 2
Статус: Offline
| Александр, я так понял менять нужно здесь в схеме....
походу Q16, Q17... отметь на схеме...
73!
|
| |
| |
| Oleg7708 | Дата: Воскресенье, 01.06.2014, 15:14 | Сообщение # 8 |
|
Рядовой
Группа: Друзья
Сообщений: 1
Статус: Offline
| А как насчет дальнобойности. Вещица была бы незаменима, если бы била в два или три раза дальше.
|
| |
| |
